系统功能模块图怎么画？
从逻辑思维到可视化落地的完整指南
在软件工程与产品设计中，一张清晰的“功能模块图”不仅是需求文档（PRD）的骨架，更是开发评估工时的依据。本文将跳出简单的画图操作，从架构师视角深度剖析如何科学地拆解系统。
一、 什么是系统功能模块图？它为何重要？
很多初级产品经理容易将“功能模块图”与“业务流程图”或“信息架构图”混淆。简单来说，功能模块图（Functional Module Diagram）是自顶向下（Top-Down）展示系统功能构成的树状结构图。
如果把软件系统比作一栋大楼，流程图描述的是人如何在楼里走动，而功能模块图则是大楼的结构蓝图——它通过层级关系，清晰地界定系统的边界（Scope）和能力（Capability）。
核心价值：
1. 明确范围：防止需求蔓延，划定开发边界。
2. 指导开发：后端依据模块设计数据库，前端依据结构设计菜单导航。
3. 验收标准：测试人员编写测试用例的直接依据。
二、 绘制前的思维模型：如何科学拆解系统？
搜索“功能结构图怎么画”的人，大多数遇到的困难不在于画图软件的操作，而在于“不知道怎么拆”或者“拆得不逻辑”。
专业的拆解应当遵循麦肯锡的 MECE 原则（Mutually Exclusive Collectively Exhaustive），即“相互独立，完全穷尽”。
1. 层级定义的标准
一个标准的系统通常包含 3-4 个层级：
- L1 系统层：如“企业ERP系统”。
- L2 子系统/模块层：如“库存管理”、“订单管理”。这是业务逻辑的聚合。
- L3 功能组层：如“入库作业”、“出库作业”。
- L4 功能点（原子层）：如“扫码入库”、“生成盘点单”。这是用户操作的最小单元。
2. 常见的拆解误区
误区一：混合维度。 在功能图中混入了“登录”、“注册”等非业务功能，或者混入了“审核流程”等动态逻辑。功能图应当是静态的功能集合。
误区二：粒度不均。 有的模块拆到了按钮级（如“点击提交”），有的模块只拆到了页面级。保持L4层级粒度的一致性至关重要。
三、 绘图工具的演进：从手动调整到自动化生成
理清了逻辑结构后，如何将其可视化？这经历了三个阶段的演变，选择合适的工具能让你的效率提升十倍。
阶段 1：通用绘图工具（Visio / PPT）
这是最传统的方式。优点是自由度极高，想画什么画什么。但缺点极其明显：维护成本高昂。
当你的系统增加了三个功能点，你需要手动移动周围所有的方框和线条来腾出空间，还要重新对齐。对于快速迭代的敏捷团队，这种“画图”时间往往比“思考”时间还长。
阶段 2：思维导图（XMind）
思维导图解决了结构调整的问题，但生成的图形往往是发散状的，不符合正式技术文档（PRD）中对于“功能结构图”垂直树状或矩形嵌套的规范要求。
阶段 3：结构化生成工具（推荐方案）
现代架构师更倾向于使用“Text-to-Diagram”（文本转图表）的工具。你只需要关注文本层级的编写，布局由算法自动完成。
例如，国内开发者常用的 功能模块图在线生成工具，就非常适合这种场景。

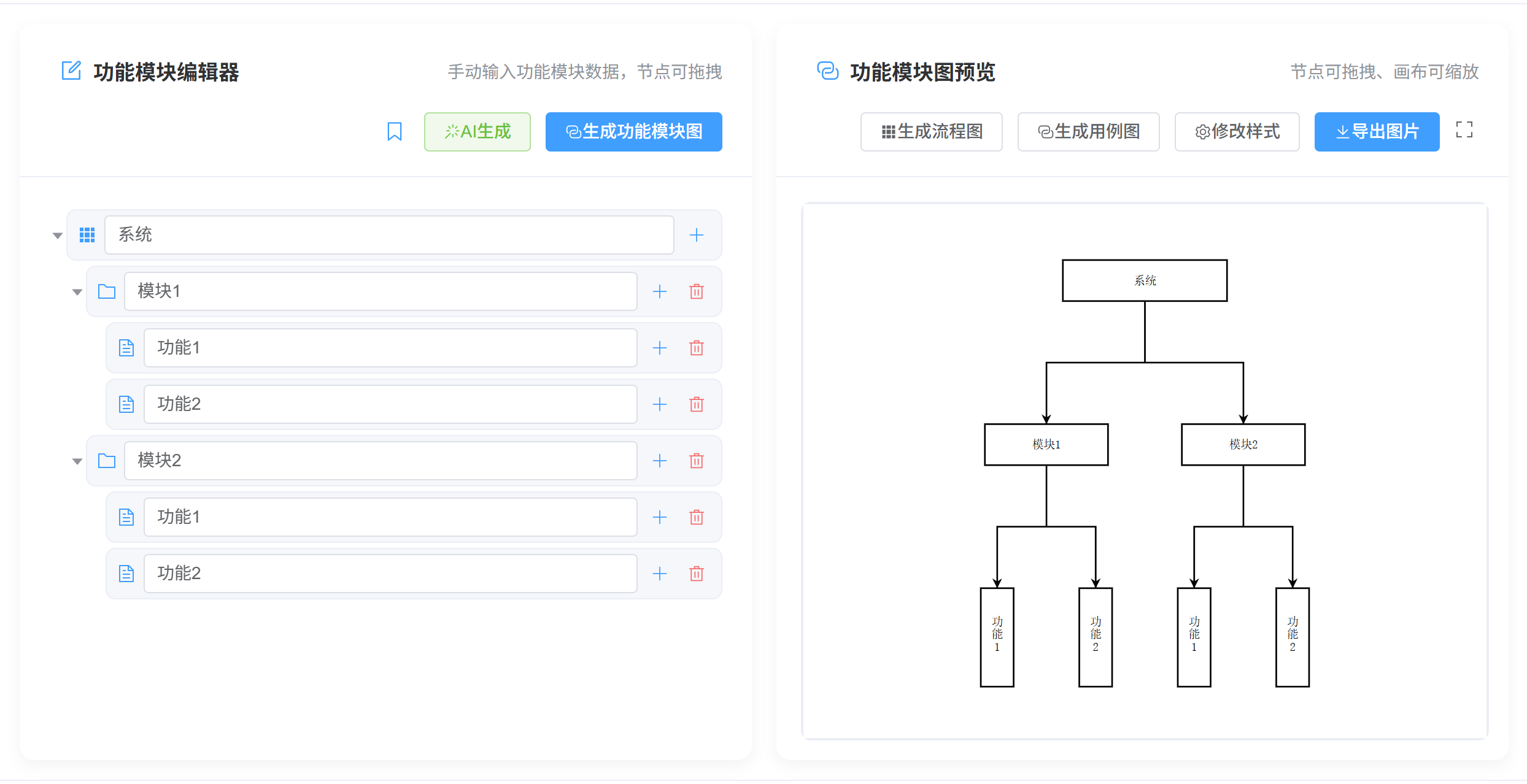

它的工作逻辑与手动绘图完全不同：
- 无需排版：你只需要在左侧输入“系统-模块-功能”的相关文字，右侧自动生成对齐完美的树状图。
- 无缝修改：需求变更时，只需在文本框里删减一行文字，图表会自动重新计算布局，彻底告别“牵一发而动全身”的痛苦。
- AI 辅助：如果你对某个系统的模块划分没有头绪，该工具还内置了AI生成功能，输入“CRM系统”即可自动生成参考结构。
四、 绘制高分功能图的技巧
无论你使用何种工具，遵循以下视觉规范都能让你的图表看起来更专业：
- 色系区分：建议仅在 L2（模块层）使用不同颜色区分业务板块，L3 和 L4 保持同色系，避免变成“彩虹图”。
- 文字精简：节点文字尽量控制在 6 个字以内，动宾结构最佳（如“管理用户”改为“用户管理”，“查看日志”改为“日志查询”）。
- 留存源文件：一定要确保导出的文件可编辑。上述提到的在线工具支持导出
Draw.io格式，这对于后续与技术团队的协作非常关键。
总结：画好功能模块图，本质上是一次对业务逻辑的深度梳理。工具的选择应该服务于思维，而不是打断思维。尝试从繁琐的 UI 拖拽中解放出来，回归结构化设计的本质。
