一、核心定义：透视系统的“黑箱”视角
用例图 (Use Case Diagram) 是由参与者（Actor）、用例（Use Case）以及它们之间的关系构成的用于描述系统功能的动态视图。它主要用于需求分析阶段，帮助开发团队和业务方以可视化的方式达成共识。
要在用例图上显示某个用例，通常绘制一个椭圆，并将用例名称放在椭圆中心。参与者则用人形符号表示。两者之间通过带箭头或不带箭头的线段连接，描述交互关系。
黑箱视角的价值
用例方法完全从外部来定义系统功能，它把系统看作一个黑箱子。作为需求方，我们不需要关心系统内部是如何完成功能的（那是设计阶段的事），我们只关心系统对外的表现和提供的服务。这种分离使得需求和设计解耦，大大降低了沟通成本。
二、三大基石：解构用例图的核心要素
参与者 (Actor)
指存在于系统外部并直接与系统交互的人、系统、子系统或外部实体。注意：参与者是“角色”的抽象。
用例 (Use Case)
系统提供的一个功能单元，表示系统“做什么”。它是系统需求的最小功能片。
边界 (Boundary)
界定系统范围，区分系统内外。识别用例往往从分析参与者和边界开始。
4. 用例的粒度 (Granularity)
粒度指用例包含的功能多少。粒度过细会导致用例数量爆炸，设计困难；粒度过粗则不利于分析。
- 输入用户名
- 输入密码
- 点击登录按钮
- 验证失败提示
5. 用例规约 (Use Case Specification)
用例图只是骨架，用例规约才是血肉。每一个用例都应包含以下详细描述：
简要说明
一句话描述用例的作用和目的。
事件流 (Flow)
包括基本流(正常流程)和备选流(异常或分支流程)。
前置/后置条件
执行前必须满足的状态(如已登录) / 执行后系统的状态。
三、关系辨析：彻底厘清四种交互逻辑
绘制用例图最大的难点在于如何准确表达元素之间的关系。除了最基本的关联关系外，初学者容易混淆“包含”与“扩展”。
1. 关联关系 (Association) 实线
Interaction定义：最基础的关系，表示参与者与用例之间的交互。通常用一条带箭头的实线表示，箭头指向接收消息的一方。
举例：“学生”与“查询成绩”之间就是关联关系，箭头指向“查询成绩”，表示学生发起查询。
2. 包含关系 (Include) <<include>>
Mandatory定义：当多个用例提取出公共步骤，或一个用例过于复杂需要拆解时使用。它是强制性的，基础用例如果不执行包含用例，功能就不完整。
举例：“录入成绩”和“修改成绩”是两个独立功能，但它们操作完毕后都需要执行“保存成绩”。因此，它们都 包含 “保存成绩”。
3. 扩展关系 (Extend) <<extend>>
Optional定义：在特定条件下，把新的行为加入到已有的用例中。它是可选性的，基础用例在没有扩展用例的情况下也能独立运行。
举例：“登录”通常只需要输入账号密码。但如果“忘记密码”，则会触发“找回密码”流程。这里“找回密码”是对“登录”的扩展。
⚠️ 注意箭头方向：扩展用例 → 基础用例
4. 泛化关系 (Generalization) 空心三角实线
Inheritance定义：即继承关系。子用例继承了父用例所有的结构、行为和关系，子用例是父用例的一种特殊形式。
举例：“查看课程信息”可以作为父用例，而“按课程名查看”和“按编号查看”是两个具体的子用例。
四、实战演练：从零构建学生管理系统模型
理论结合实践，我们以“学生信息管理系统”为例，演示从需求分析到最终成图的完整过程。
Step 1. 需求分析
(1) 管理员/校领导： 管理员负责班级信息增删改查；校领导仅需查询班级信息。
(2) 教师/学生 (成绩)： 教师录入、修改、删除、查询成绩；学生查询成绩。
(3) 选课系统： 学生查看选修课信息（按编号或名称）、选课、退课；管理员维护课程信息。
(4) 账号管理： 管理员创建、设置（基本信息+权限）、查看、删除账号。
Step 2. 识别参与者 (Actors)
Step 3. 构建用例模型
场景 1：班级信息管理
管理员拥有全部权限，校领导仅有查询权限。注意“找回密码”是“登录”的扩展用例。
场景 2：成绩管理 (包含关系)
录入和修改成绩后都需要保存，因此抽象出“保存成绩”用例，形成包含关系。
场景 3：课程查看 (泛化关系)
查看课程信息有两种具体方式：按名称或按编号。这是典型的父子泛化关系。
五、效能革命：从“手工拖拽”到“文本生成”
传统绘图工具（如 Visio, PPT）往往让我们陷入“调整图形大小、对齐线条”的泥潭，导致 60% 的时间花在排版上，只有 40% 的时间在思考业务逻辑。
- 样式不统一：手动拖拽导致元素大小不一，线条杂乱。
- 修改成本高：需求变更增加一个用例，全图元素都要手动重排。

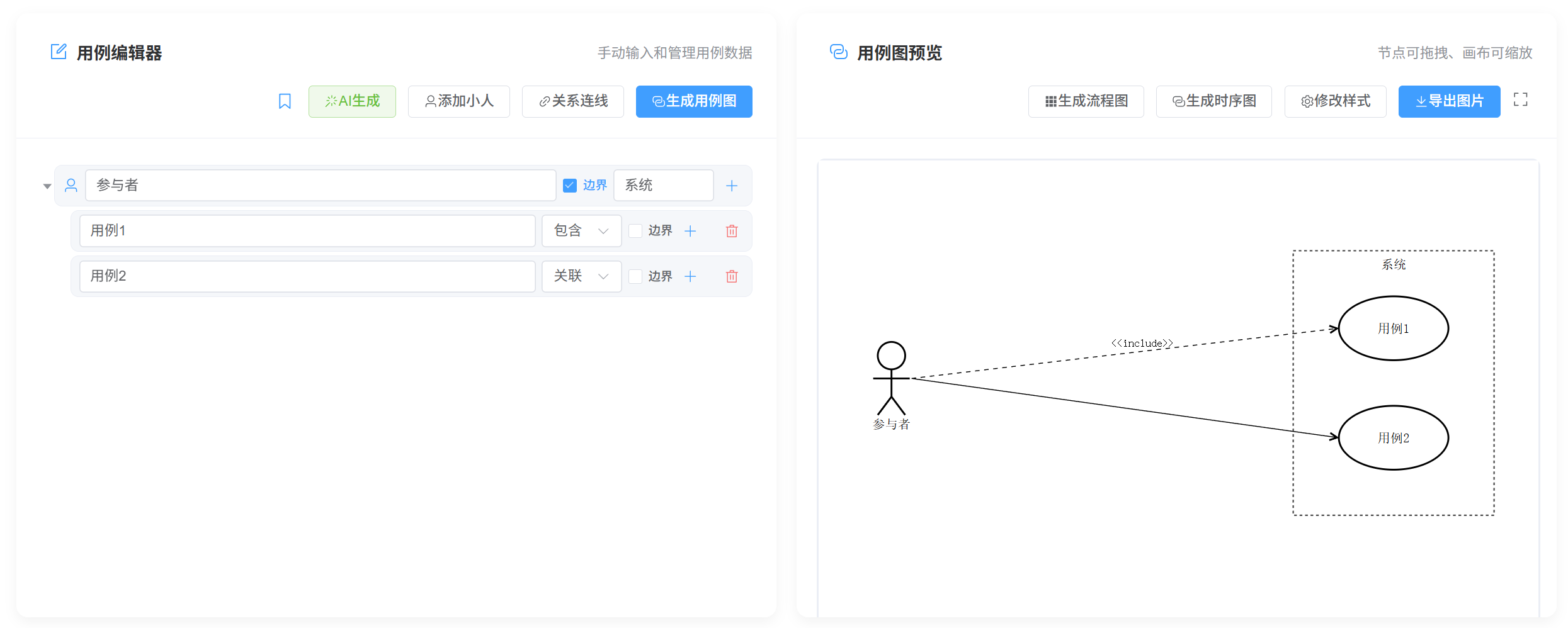

💡 推荐方案：文本生成图形
使用 手打用例图 等现代化工具，你只需专注于梳理业务逻辑（参与者、用例），算法会自动处理布局。这让绘图像写代码一样高效，且由文本驱动，便于版本管理。
六、避坑指南：新手最易踩的5个误区
| 错误类型 | 说明与修正 |
|---|---|
| 1. 粒度过细 | 把“输入密码”、“点击确认按钮”都当作用例。修正：应合并为“登录”。用例应具有完整的业务价值。 |
| 2. 箭头方向搞反 | 特别是Link/Extend关系，记住是扩展点/子用例 指向 基础点/父用例。 |
| 3. 没有系统边界 | 如果不画矩形框，就分不清哪些是系统内的功能，哪些是外部环境。 |
| 4. 把用例画成流程 | 用例图不应体现步骤顺序（那是时序图的事），它只体现“有什么功能”。 |
| 5. 参与者太具体 | 参与者是角色（如“管理员”），而不是具体的人名（如“张三”）。 |
总结：一张优秀的系统用例图，不在于线条多么华丽，而在于其逻辑的清晰度和对业务边界的准确界定。善用现代化的生成工具，将精力集中在“业务分析”而非“图形拖拽”上，是每一位高效工程师的必修课。
