什么是流程图？
6大核心元素全方位详解与规范指南
流程图（Flowchart）不仅仅是简单的线条和框图，它是ISO/ANSI标准定义的一套严谨的逻辑表达语言。在系统开发、算法设计和业务SOP制定中，流程图承担着将抽象思维具象化的核心任务。
为了确保图表的专业性和可读性，我们必须深入理解每一个符号背后的逻辑含义。本文将详细拆解流程图设计中**必不可少且仅需掌握**的6个核心元素。
深度拆解：流程图的6大核心元素
1. 起止节点 (Start/End)
标准定义： 也称为“终端符”（Terminator），用于表示一个过程、程序或算法的开始与结束。
- 形状特征： 圆角矩形、胶囊形或扁圆形。
- 命名规范： 只能填写“开始”、“结束”、“Start”、“End”等状态词。
- 逻辑规则：
- 开始节点： 全图唯一，只有输出线，没有输入线。
- 结束节点： 可以有多个，只有输入线，没有输出线。
2. 处理节点 (Process)
标准定义： 表示一个具体的执行步骤、运算操作或内部状态的改变。它是流程图中出现频率最高的元素。
- 形状特征： 标准矩形（长宽比通常为2:1）。
- 命名规范： 必须使用“动词 + 名词”的结构。
✅ 正确：计算订单总额、生成随机数、加密用户密码。
❌ 错误：订单总额（名词）、计算一下（模糊）。 - 应用场景： 算术运算、赋值操作、数据转换。
3. 判断节点 (Decision)
标准定义： 表示流程中的一个条件分支点。在此处，流程将根据条件的真假（True/False）走向不同的路径。
- 形状特征： 菱形。
- 命名规范： 通常是一个问句或条件表达式。
例如：“库存 > 0？”，“是否VIP用户？”。 - 常见错误：
1. 遗漏分支：只有“是”的路径，没有“否”的路径（逻辑死胡同）。
2. 多个入口：标准的判断框应只有一个入口连线。
4. 输入 / 输出 (I/O)
标准定义： 表示数据进入系统（Input）或信息展示给用户（Output）的过程。它强调的是“交互”。
- 形状特征： 平行四边形。
- 命名规范：
- 输入：读取表单、接收参数、扫描二维码。
- 输出：打印发票、显示错误弹窗、发送邮件通知。 - 关键点： 此节点通常代表数据的“瞬时”状态，而非存储状态。
5. 数据文件 (Data File)
标准定义： 专门用于表示数据的持久化存储（Storage）或读取操作。在系统架构图中，它通常代表数据库、磁盘文件或云存储。
- 形状特征： 圆柱体（Cylinder）。
- 应用场景：
- 将注册信息写入MySQL数据库。
- 从Redis缓存中读取Token。
- 将日志追加写入Log文件。 - 技术含义： 暗示了I/O开销和数据落盘的动作。
6. 页面连接符 (Connector)
标准定义： 用于流程线的断开与重连。当连线过长、跨页或者线条交叉过于复杂时使用。
- 形状特征： 小圆形。
- 使用规范： 必须成对出现。
- 出口连接符：箭头指向圆形，内标字符“A”。
- 入口连接符：箭头从圆形引出，内标字符“A”。 - 作用： 保持图面整洁，避免“意大利面条式”的混乱连线。
核心难点解析：【输入/输出】vs【数据文件】
平行四边形 (Input/Output)
侧重于“界面交互”或“接口传输”。数据在这里是流动的、瞬时的。
场景举例：
- 用户在登录页输入账号密码。
- 系统向用户展示“注册成功”的提示信息。
- API接口接收到了JSON数据包。
圆柱体 (Data File)
侧重于“持久化存储”。数据在这里是静止的、被保存的。
场景举例：
- 后端服务执行 `INSERT INTO users` SQL语句。
- 系统定时任务读取 `config.xml` 配置文件。
- 交易记录被写入区块链或硬盘日志。
如何绘制符合ISO标准的流程图？
1. 严格的符号约束
新手最大的错误是混用符号，例如用矩形来代表所有的步骤。请记住：如果是“读取数据库”，请务必使用圆柱体；如果是“用户输入”，请务必使用平行四边形。符号的区分能让技术人员一眼看懂系统是在进行CPU计算，还是I/O操作，这对性能评估至关重要。
2. 逻辑闭环与死循环检测
每一个“判断节点”引出的所有路径，最终都必须汇聚到“结束节点”或回到主流程中。任何一条悬空的路径（没有指向的连线）都是逻辑漏洞。
💡 效率建议：使用标准化工具

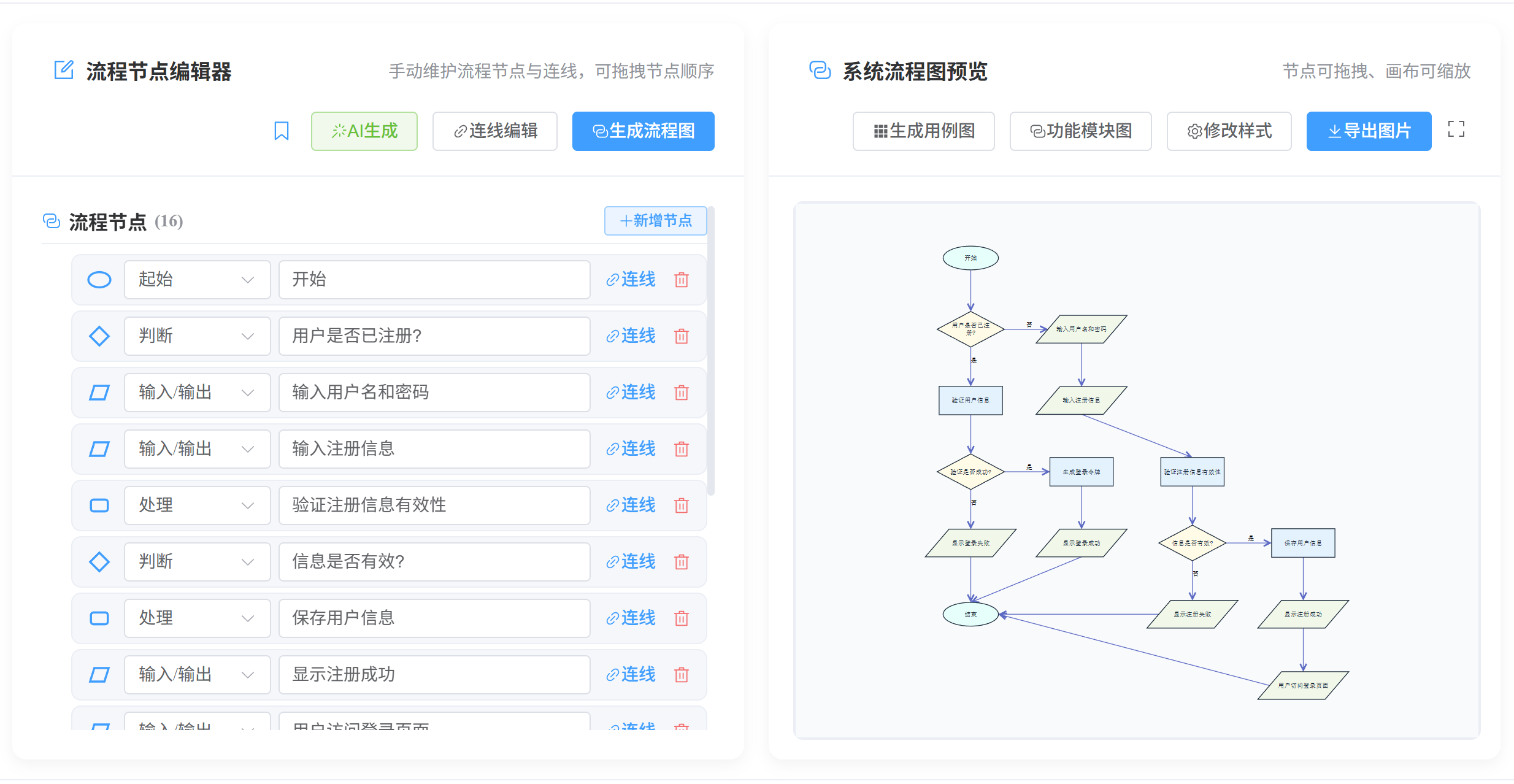

为了避免手动调整图形形状和连线的繁琐，建议使用支持ISO标准的 系统流程图 - 在线流程设计工具。
该工具已内置了上述起止、处理、判断、I/O、数据等核心组件。您只需专注于逻辑本身，工具会自动处理符号的规范渲染、连线的智能吸附以及排版对齐，确保产出的图表符合专业技术文档标准。
常见疑问
连接符（小圆圈）里的字母有什么讲究？
通常使用大写英文字母（A, B, C...）。如果在同一页内跳转，使用数字也可以。关键规则是：出口处的字母必须与入口处的字母完全一致，形成一一对应关系。
判断框可以有三个出口吗？
可以。虽然最常见的是“是/否”二元判断，但在处理多状态业务时（如订单状态：待支付、已支付、已取消），可以从菱形引出三条或更多线条，此时必须在每条连线上清晰标注状态条件。
